| 브랜드 이름: | AUO |
| 모델 번호: | B070EAN01.6 |
| 모크: | 1 PC |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 본래의 패킹 / 전통적 패키징 박스 |
| 지불 조건: | 전신환, 웨스턴 유니온 |

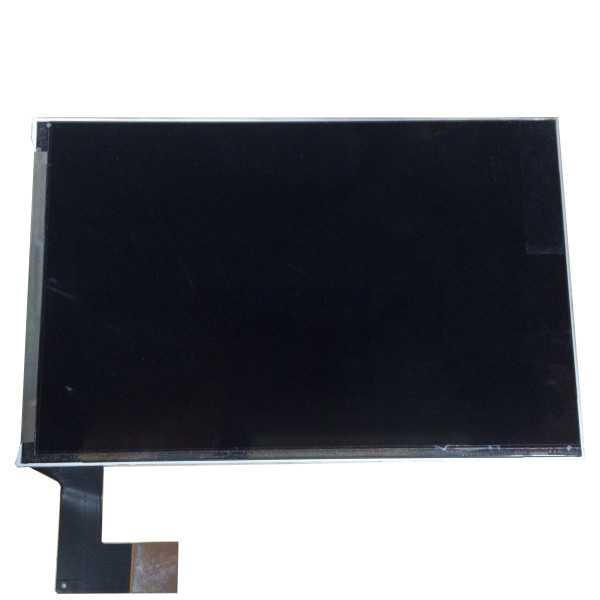

7 인치 LCM 800*1280 31 핀 B070EAN01.6 LCD 디스플레이
B070EAN01.6 제품 상세정보 :
| AUO LCD 스크린 B070EAN01.6 | |
| 패널 브랜드 | AUO |
| 모델명 | B070EAN01.6 |
| 대각선 사이즈 | 7.0" |
| 화면 형태 | LCD 모듈인 a-SI TFT-LCD |
| 결의안 | 800(RGB)×1280 WXGA 215PPI |
| 픽셀 레이아웃 | RGB 트라이앵글 |
| 디스플레이 크기 | 94.2(W)×150.72(H) 밀리미터 |
| 개요는 흐려집니다. | 104.32(W)×161.67(H)×4.05(D) 밀리미터 |
| 처리 | 하드 코팅 |
| 광도 | 400 cd/m2 (Typ.) |
| 대비 | 800:1 (Typ.) (전송) |
| 광학 방식 | 전달 가능한 정상적으로 검은 AHVA |
| 시야 각도 | 85/85/85/85 (Typ.)(CR≥10) |
| 응답 시간 | 30 (Typ.)(Tr+Td) 부인 |
| 색깔의 수 | 16.7M, 60% NTSC |
| 백라이트 타입 | 어떤 드라이버인 WLED [5 문자열] |
| 스크린 중량 | 85.0g (맥스.) |
| 그렇게 하기 위해 적용되세요 | 패드 & 태블릿 |
| 갱신 속도 | 60Hz |
| 터치 기능 | 어떤 터치 |
| 인터페이스 타입 | 31 핀 MIPI (4번 데이터 레인), 연결기 |
| 공급 전압 | 3.3V (Typ.) |
| 환경 | 작동 온도 : 0 ~ 50 'Ｃ ; 저장 온도 : -20 ~ 60 'Ｃ |
| 7 인치 LCM 800*1280 31 핀 B070EAN01.6 LCD 디스플레이 | |
B070EAN01.6 고객 서비스 정책 :
우리는 당신이 가지고 있는 어떠한 질문에도 회답하여서 정말로 행복하고, 접촉하세요
1 : 주문은 결제 수단 인증 뒤에 적시여서 가공처리했습니다.
2 : 우리는 확인된 명령 주소만을 발송합니다. 당신의 명령 주소 필수품 경기 당신의 배송이 청원합니다.
3 : 만약 당신이 지불로부터 30 일 이내에 출하를 받지 않았으면, 우리와 연락하세요. 우리는 출하를 추적하고 응답으로 최대한 빨리 당신에 되돌아갈 것입니다. 우리의 목표는 고객 만족도입니다!
4 : 스톡 상태와 시간차 때문에, 우리는 빠른 전달을 위한 첫번째 이용 가능한 창고로부터 당신의 품목을 수송하기로 선택할 것입니다.
B070EAN01.6 지불과 세금 :
1.알리페이는 우선의와 세이프티
2.중국의 밖에 수송되는 제품은 수입세 세금과 혐의 기타 등등을 초래할 것입니다.그 수수료는 제품에 대한 각각 가격 또는 선적 비용에 의해 커버되지 않고, 언스의 책임입니다.
B070EAN01.6 선적 :
1.우리는 옮기기 위해 운반하는 알리바바 표준을 보통 사용합니다
그 지급 끝 이후 2.we는 1-3 근무일 이내에 항공 우편에 의해 운반할 것입니다.
우리는 미안하지만, 전세계적으로 소포를 배로 운반하고 당신의 우편 주소가 정확하다는 것을 확인합니다.
3.일반적으로, 그것은 15-30 근무일 이내에 전달됩니다. 우리의 일괄이 도처에서 세계에 보내졌기 때문에, 몇몇 국가는 더 후에 상품을 인도할 수 있습니다.
B070EAN01.6 복귀와 피드백 :
모든 복귀는 반환하기 전에 통보받아야 합니다.
구매자는 있고 패키지를 받은지 7 일 뒤에 안에 모든 반환 품의 판매자를 통보하여야 합니다. 우리는 7 일 보다 더 오랫동안 판매자에게 통보하는 어떠한 요구조건도 거부하는 권한을 보유합니다.
구매자 틀린 부분 때문의 교류는 구매자가 2 방법 운송 요금을 지불할 필요가 있도록 명령했습니다.
반품 항목은 모든 본래의 패킹을 가지고 있어야 합니다고 좋은 상태에서.
회신용 우표와 보험 충전은 상환 또는 새로운 선적을 위해 비환불됩니다.
운송 요금은 비환불됩니다.
B070EAN01.6 FAQ :
큐 : 엘시디 판넬 B070EAN01.6을 주문하는 방법 ?
한 : 우리는 전신환, 페이팔, 웨스턴 유니온을 수용합니다.
큐 : 언제 내 명령 7.0이 엘시디 판넬 B070EAN01.6으로 조금씩 움직일 것입니까 ?
한 : 대금을 받은 후 주문은 1-2 근무일 이내에 수송됩니다.
큐 : 운반하기 전에 7.0 인치 엘시디 판넬 B070EAN01.6을 시험하시겠습니까?
한 : 우려가 하, 우리의 AUO B070EAN01.6은 운반하기 전에 좋습니다 시험되었습니다
큐 : 무엇이 발생하고면 AUO B070EAN01.6 내가 받았고 일할 수 없습니까 ?
한 : 우리의 AUO 액정 표시 장치 B070EAN01.6은 선적 전에 좋습니다 시험되었습니다 .면 발생하고 그것, 플스가 다시 모든 동축 케이블 접속을 확인하고, 면 여전히 문제가 있고, 우리가 거래소 또는 귀환 패널을 받아들입니다.
B070EAN01.6 시립먼트 & 포장
